Calefacción solar

Calefacción solar



  • Kit calefacción solar WALU SUN 232-10X5
    Ref. 010429

    2922 €
  •
  • Kit calefacción solar WALU SUN 232-12X6
    Ref. 010430

    4029 €
  • Kit calefacción solar WALU SUN 232-8X4
    Ref. 010427

    1886 €
  •
  • Kit calefacción solar WALU SUN 232-9X4.5
    Ref. 010428

    2460 €
  • Kit calefacción solar WALU SUN 292-10X5
    Ref. 010433

    3014 €
  •
  • Kit calefacción solar WALU SUN 292-12X6
    Ref. 010434

    4286 €
  • Kit calefacción solar WALU SUN 292-8X4
    Ref. 010431

    1917 €
  •
  • Kit calefacción solar WALU SUN 292-9X4.5
    Ref. 010432

    2645 €
  • Válvula motorizada 3 vías Ø 50 mm con regulación deportada
    Ref. 010435

    902 €
  •
  • Válvula motorizada 3 vías Ø 50 mm con regulación integrada
    Ref. 010436

    851 €
  • Sistema de comando y de regulación para bomba auxiliar
    Ref. 010437

    635 €
  •
  • Bomba piscina Aquabela 1/2 cv
    Ref. 008663

    188 €

Calefacción solar para piscina WALU SUN :

Piscinas Online le presenta la nueva gama de captores solares para piscinas WALU SUN :

Fabricado por el líder mundial del captor solar SUNSTAR®, WALU SUN goza de una experiencia de más de 20 años en el sector de la calefacción solar.

Económica y ecológica


Los captores solares WALU SUN captan las calorías gratuitas del sol, lo que permite un ahorro importante en el consumo de energía y también permiten alargar considerablemente el tiempo de baño.
¡Economía y ecología rima con comodidad!

Concepción


Los captores solares WALU SUN se producen gracias a una tecnología única de inyección de moldeado sin soldadura, eliminando todo riesgo de fuga.
Los captadores son de polipropileno tratado anti-UV de una resistencia extrema al calor y al envejecimiento. La importante superficie de sus tubos capilares cilíndricos permiten el calentamiento del agua de la piscina gracias a los rayos solares, incluso a baja o media temperatura.
Además, los captadores no requieren mantenimiento, resisten a los productos químicos del tratamiento del agua y su espesor reducido minimiza la fuerza del viento.
La selección de 2 longitudes de captadores (2.32m y 2.92m) de 1.20m de ancho, permite responder a la mayoría de las configuraciones.

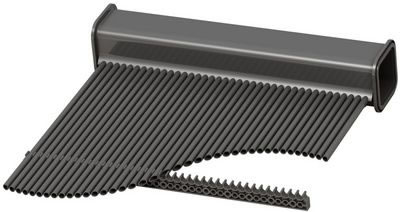

1-Tecnología de inyección de moldeado
Proceso de inyección único en su género que conecta todos los tubos conductores a la cabeza del colector, para crear un panel que da forma a un sólo elemento de plástico.
2-Diseño de tubo independiente
Minimiza la fuerza del viento y crea una gran estabilidad.
3-Listón de separación
Impide la distorsión del panel con el paso del tiempo y la abrasión de los tubos conductores, gracias a la extensión térmica del panel.
4-Tubos
Aumenta la resistencia de la unidad y previene la extensión térmica diferencial y la distorsión del sistema.
5-Estructura modular
Permite una conexión firme y rápida entre los paneles, para crear cualquier zona de absorción deseada en cualquier tipo de techo.

Todas las piezas están concebidas sin ángulos pronunciados, para evitar los riesgos de rotura a alta presión.
Material especialmente diseñado y probado en laboratorio certificado, estable respecto a los efectos de los rayos UV continuos, a las condiciones climáticas extremas y al envejecimiento.
El polipropileno es muy resistente a la corrosión, cal, Cloro, Bromo, Iodo, HCL, sal, agua de mar y otros desinfectantes para piscina.


Funcionamiento


La bomba de filtración* envía el agua de la piscina por los captores solares WALU SUN y penetra desde abajo.
Esta circula en los tubos capilares y sale por encima. El agua, calentada por las calorías gratis del sol, regresa a la piscina y, de este modo, sigue hasta alcanzar la temperatura deseada.
Para una regulación automática, un cuadro de control acoplado a una válvula motorizada de 3 vías asegura una perfecta automatización del sistema.
*Una bomba adicional puede ser necesaria en función de la distancia entre la bomba de filtración y los captadores solares.

Regulación manual


La regulación manual con una válvula de 3 vías recurre a la bomba de filtración para hacer circular el agua dentro de los captores. Estos deben estar situados lo más cerca posible del local técnico. Cuidado, los captores no se deben alimentar durante la noche o con mal tiempo (lluvia, nieve, frío) porque el agua de la piscina puede enfriarse.

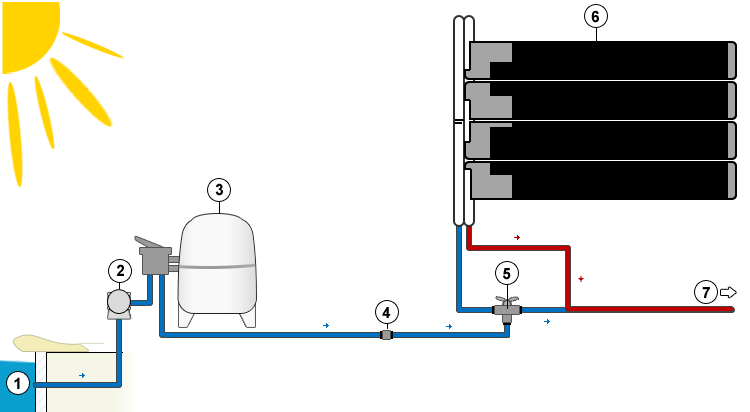

Montaje de calefacción solar con regulación manual.
1. Aspiración.
2. Bomba de filtración.
3. Filtro
4. Válvula anti-retorno.
5. Válvula de 3 vías.
6. Captador solar.
7. Retorno hacia la piscina.


Regulación automática


La regulación automática, con una bomba auxiliar, permite optimizar la eficacia del sistema, dejando pasar el agua a los captadores únicamente cuando las condiciones climáticas son ideales.
Su acción permite colocar los captadores sobre el tejado o cerca del local técnico.

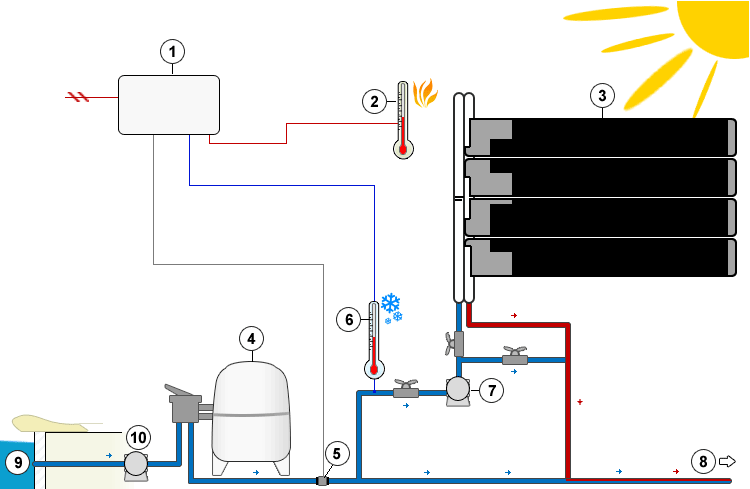

Montaje de calefacción solar con regulación automática.
1. Cofre eléctrico de regulación automática.
2. Temperatura del aire.
3. Alfombras solares.
4. Filtro.
5. Controlador de caudal.
6. Temperatura del Agua.
7. Bomba de Regulación.
8. Boquillas de Impulsión.
9. Toma de Aspiración.
10. Bomba Filtración.


Características Técnicas


Material Captadores ; polipropileno de color negro
2 Dimensiones de captor ; 2,32 x 1,20 m (2,78 m²) o 2,92 x 1,20 m (3,50 m²)
Espesor ; 6,2 cm
Cantidad de tubos capilares por captador ; 156
Volumen de agua por captador 2,32 m ; 9 l
Volumen de agua por captador 2,92 m ; 11,4 l
Peso total de un captador de 2,32 m ; 15,8 kg
Peso total de un captador de 2,92 m ; 19,6 kg
Caudal necesario por captador ; 1 m³/h
Presión máxima ; 6 bars
Temperatura máxima ; 90°
Cantidad máxima de captadores en un rango ; 9
Superficie necesaria ; 55 a 60 % de la superficie de la piscina
Orientación ; Sur o Sur-Oeste
Posicionamiento ; Suelo o techo (Kits de conexión y de fijación en el techo)

Detalles de los Kits solares WALU SUN


Kits completos WALU SUN con paneles de 2,32 x 1,20 m

Kit Dimensiones Piscina Cantidad de paneles Superficie de paneles abrazaderas de fijación Boquillas para pegar Tapón plano Té para pegar Manguito roscado 3/4" codo para pegar Válvula de vaciado
KIT WALU SUN 232-8X4 8X4 m 6 16,68 m² 14 2 2 1 1 1 1
KIT WALU SUN 232-9X4.5 9X4.5 m 8 22,24 m² 18 2 2 1 1 1 1
KIT WALU SUN 232-10X5 10X5 m 10 27,80 m² 24 4 4 1 1 1 1
KIT WALU SUN 232-12X6 12X6 m 14 38,92 m² 32 4 4 1 1 1 1

Kits complets WALU SUN avec des panneaux de 2,92 x 1,20 m

Kit Dimensiones Piscina Cantidad de paneles Superficie de paneles abrazaderas de fijación Boquillas para pegar Tapón plano Té para pegar Manguito roscado 3/4" codo para pegar Válvula de vaciado
KIT WALU SUN 292-8X4 8X4 m 5 17,50 m² 12 2 2 1 1 1 1
KIT WALU SUN 292-9X4.5 9X4.5 m 7 24,50 m² 16 2 2 1 1 1 1
KIT WALU SUN 292-10X5 10X5 m 8 28,00 m² 18 2 2 1 1 1 1
KIT WALU SUN 292-12X6 12X6 m 12 42,00 m² 28 4 4 1 1 1 1

Opciones de regulación automática


Si desea utilizar una regulación automática para su calefactor solar, le podemos proponer 2 posibilidades:

1-Con la bomba del filtro, gracias a una válvula motorizada de 3 vías controlada mediante una regulación de temperatura :
Esta configuración puede, como regla general, ser adoptada cuando el captador no está situado a una altura superior a 6m, con respecto a la superficie del agua.
La válvula motorizada de 3 vías está instalada en la canalización que llega del filtro. La regulación de temperatura abre o cierra la válvula en función de las distintas temperaturas. Cuando el agua se debe calentar, el flujo se bombea mediante el captador. El agua calentada regresa al circuito por un racor en T.


Válvula motorizada de 3 vías de Ø 50 mm con regulación a distancia
Incluye una unidad de control lista para ser conectada y compacta (norma DIN), en la cual la temperatura del agua deseada se puede ajustar manualmente (de +20°C a +40°C). Esta regulación incluye: una sonda destinada a la medición de la temperatura del agua de la piscina, con 3m de cable, una sonda de agua caliente, con 10m de cable, diseñada para ser instalada en la tubería del captador solar, una válvula de PVC Praher, 3 vías DN40/d50 , MVO 12-230V AC/DC, ajuste manual de emergencia, protección IP54, marca CE e indicación visual de la posición.

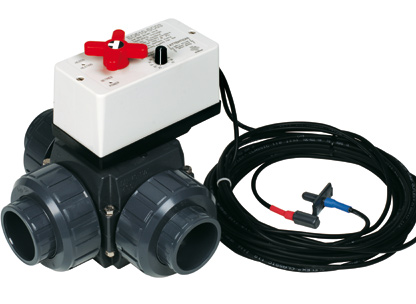

Válvula motorizada de 3 vías de Ø 50 mm con regulación integrada
La sociedad Praher ha diseñado una válvula de PVC particularmente económica y eficaz, que dispone de una regulación solar integrada. La válvula SC03 se puede integrar fácilmente, gracias a los adaptadores (opcionales) para las tuberías de las piscinas elevadas. La temperatura del agua deseada puede ser ajustada en un rango entre +20°C y +40°C. Esta regulación incluye: una sonda destinada a la medición de la temperatura del agua de la piscina, con 3m de cable, una sonda de agua caliente, con 10m de cable, destinada a ser instalada sobre la tubería del captador solar. Disponible en formato DN40/d50, control eléctrico EO510 MVO 12-230V AC/DC, rótula especial para la compensación de la presión, ajuste manual de emergencia, protección IP54, marca CE e indicación visual de la posición.

2-Con bomba auxiliar separada y regulación de temperatura integrada en el circuito de agua :
Algunas veces es preferible o necesario instalar una bomba separada para la calefacción solar. Generalmente cuando el captor está situado a una altura superior de 6m, con respecto a la superficie del agua. El agua es desviada, mediante un racor en T situado antes del filtro, en dirección del captador. El funcionamiento de esta bomba depende de la regulación de la temperatura. La bomba del filtro y la bomba solar están reguladas por separado la una de la otra. Se aconseja la instalación de válvulas anti-retorno en el circuito solar.
Sistema de control y de regulación mediante bomba solar
Compuesta por una unidad de control compacta, lista para ser conectada, en la que la temperatura deseada del agua se puede ajustar (de +5°C a +60°C).
Esta regulación incluye: una sonda destinada a la medición de la temperatura del agua de la piscina, con 3m de cable, y una sonda de agua caliente, con 10m de cable, que se debe instalar en la tubería del captor solar. La regulación solar SC02 se emplea principalmente para la calefacción de las piscinas privadas y de hoteles.

Ejemplos de instalaciones








Garantía

Captor solar WALU SUN: 3 años.
Accesorios, válvula 3 vías y cuadro de control: 1 año.
